小型萬向節圈帶雙驅動平衡機
您當前位置：首頁 >> 產品中心 >> 通用平衡機系列 >> 萬向節/圈帶雙驅平衡機
產品描述 產品參數 產品相冊 產品視頻 成交案例 文件下載

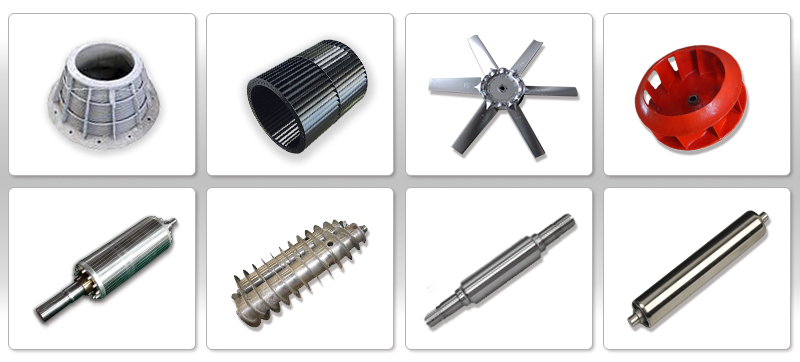

萬向節圈帶雙驅動平衡機，廣泛應用于小型電機、膠輥、水泵、離心機、風機、曲軸等機械的旋轉部件的平衡檢測。

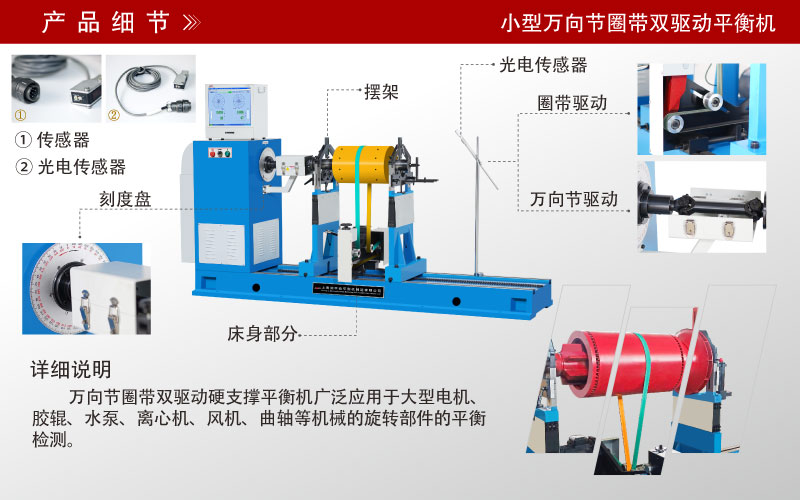

采用萬向節/圈帶雙驅動方式，萬向節驅動可傳遞動力，運轉更加平衡。圈帶驅動，保證了工件的平衡質量及精度、具有裝卸方便、啟動快、工作效率高等特點。
PHS-160H/300H/500H 小型萬向節圈帶雙驅動平衡機
|
技術參數 |
PHS-160H |
PHS-300H | PHS-500H | |
|
工件質量 |
160 |
300 | 500 | |
|
工件外徑 (mm) |
Φ1000 |
Φ1220 | Φ1500 | |
|
兩支撐間距離 |
萬向節最小60， 圈帶130-1270 |
萬向節最小60， 圈帶130-1270 |
萬向節最小60， 圈帶130-1270 |
|
|
支承軸徑范圍 |
標準Φ15~75 可增至Φ75~180 |
標準Φ15~75 可增至Φ75~180 |
標準Φ15~75 可增至Φ75~180 |
|
|
圈帶傳動處直徑 |
Φ40~400 |
Φ40~500 |
Φ40~600 |
|
|
工件傳動直徑100時轉速(r/min) |
1260+無級調速 |
1260+無級調速 |
1260+無級調速 |
|
|
萬向聯軸器端面至右支承座中心距離 |
1500 |
1500 |
1500 |
|
|
主軸轉速(r/min) |
600,1095+無級調速 |
600,1095+無級調速
|
600,1095+無級調速 |
|
|
電機功率 |
車頭電機3變頻， 驅動架電機1.5變頻 |
車頭電機3變頻， 驅動架電機1.5變頻 |
車頭電機4變頻， 驅動架電機2.2變頻 |
|
|
萬向聯軸器扭矩(N·m) |
60 |
60 | 60 | |
|
可達剩余不平衡度/每面 |
··· | ··· | ··· | |
| 不平衡減少率URR（%） | 95% | 95% | 95% | |
|
輸入電源 |
三相 380V 50HZ | 三相 380V 50HZ | 三相 380V 50HZ |
|
